Ứng dụng của Part Feeder cấp bu lông, ốc vít:
- Dựa vào độ rung phù hợp truyền vào linh kiện làm linh kiện rung và di chuyển theo đường dẫn.
- Bowl Feeder cấp bu lông, ốc vít chế tạo hình xoắn bậc, dẫn hướng linh kiện qua bẫy tới đầu ra ở giai đoạn sản xuất tiếp theo.
- Gắn cảm biến (theo yêu cầu) để phát hiện lượng nguyên liệu trong lòng phễu hết hoặc đầu ra đầy sản phẩm để tạm ngừng rung, tiết kiệm nhiên liệu.
Cấu tạo chung:
- Phễu rung iFeeder: do các kỹ sư của VCC thiết kế và gia công cơ khí chính xác theo yêu cầu cấp liệu của khách hàng.
- Đế rung Nhật Bản: nhập khẩu từ Nhật Bản, độ rung ổn định, độ ồn thấp, độ bền cao.
- Ngoài ra còn có các chế tạo theo yêu cầu: phễu dự trữ linh kiện, thanh rung Linear Feeder, tủ tiêu âm..
Thông số kỹ thuật:
| Đường kính đế rung | |
| Điện áp (V) | 220V |
| Tần số (Hz) | 50-60Hz |
| Trọng lượng đế rung (kg) | |
| Bộ điều khiển | SDVC34-MR |
| Sức chứa phễu rung | Theo yêu cầu |
| Tần suất (pcs/phút) | Theo yêu cầu |
| Trọng lượng phễu rung | 5kg |
| Trọng lượng sản phẩm | ≤ 2.5kg |
| Sản phẩm được phân phối bởi | vcc-trading.vn |
Các loại ốc vít phổ biến sử dụng trong cơ khí chế tạo
Trong cơ khí chế tạo, ốc vít hay bulong là 1 loại phụ kiện được sử dụng phổ biến. Nhờ những chiếc ốc vít, bulong mà các sản phẩm được lắp ráp lại với nhau một cách chặt chẽ. Số lượng ốc vít được sử dụng có thể lên tới hàng ngàn, triệu cái trong 1 máy lắp ráp tự động. Máy cấp vít tự động như part feeder là giải pháp hiệu quả để cấp ốc vít vào dây chuyền sản xuất.
Trên thị trường hiện nay có rất nhiều loại bu lông, ốc vít. Với tên gọi và công dụng khác nhau. Đồng thời, bu lông có thể kết hợp với nhiều loại ốc vít khác nhau và ngược lại. Tùy theo yêu cầu và mục đích sẽ có sự kết hợp khác nhau.
Các loại bulong phổ biến
- Bulong móng: (bulong neo) là loại bulong được sử dụng phổ biến trong lĩnh vực cơ khí.
Chất liệu: Thép carbon, thép hợp kim, inox, hợp kim màu, …
Các biến dạng khác: dạng chữ U, I, J, L.

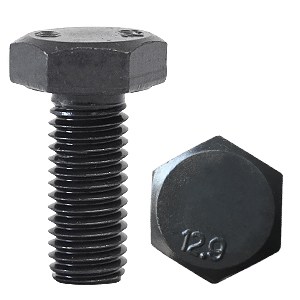

- Bulong cấp bền: Dựa vào khả năng chịu kéo và chịu cắt tại mối ghép (độ bền) mà bu lông cấp bền được chia thành nhiều cấp. Cơ khí lắp ráp chủ yếu sử dụng bu lông hệ mét các cấp 8.8, 10.9 và 12.9 (bu lông cường độ cao).
- Bulong lục giác: (còn được gọi là bu lông 6 cạnh, bu lông vặn cờ lê)
Cấu tạo gồm 2 phần: phần đầu hình lục giác 6 cạnh, trên đầu in thông số kỹ thuật độ bền như A2-70, A4-80, A2-60, cấp bền 4.8/ 6.6/ 8.8/ 10.9/ 12.9 và kèm theo tên của nhà sản xuất như: JJ, W, THE, JT, JD…
Đây là loại bu lông phổ biến nhất và được ứng dụng rộng rãi trong lĩnh vực cơ khí chế tạo máy với các loại như bu lông lục giác chìm đầu trụ, bu lông lục giác chìm đầu mo, bu lông lục giác chìm đầu côn phẳng, bu lông lục giác đầu dù…
- Bu lông lục giác chìm: sử dụng nhiều trong chế tạo máy, gia công khuôn mẫu. Bởi đầu mũ có lục giác chìm bên trong, tạo lực xiết lớn hơn loại bu lông lục giác ngoài.
Thường có các biến thể khác như: lục giác chìm đầu trụ, lục giác chìm đầu tròn (đầu cầu), lục giác chìm đầu bằng…
Ngoài ra còn có các loại bu lông với tên gọi như: bu lông đầu tròn cổ vuông, bu lông liền long đen, bu lông mắt, bu lông tai hồng.…
Các loại vít phổ biến
– Vít cấy: cả hai đầu đều là hình ren. Sử dụng để ghép nối các chi tiết dày với bu lông. Trong trường hợp chi tiết làm bằng vật liệu kém bền hơn
Vít bắt nhôm, vít bắt gỗ, vít inox, vít đen,…. đều là những loại vít được sử dụng phổ biến.
Các loại đai ốc phổ biến
Theo Wikipedia, Đai ốc, còn gọi là ê-cu (bắt nguồn từ từ tiếng Pháp écrou /ekʁu/),[1] là một chi tiết liên kết cơ khí có lỗ đã được tạo ren. Đai ốc luôn được dùng cùng bu lông để kẹp chặt hai hoặc nhiều chi tiết với nhau.
Hai bộ phận kết hợp với nhau bởi ma sát ren, sức căng vừa của bu lông, và sức nén của chi tiết. Trong môi trường rung động hoặc xoay tròn có thể sử dụng đai ốc chống xoay, dùng các chất dính, chốt an toàn hay các biện pháp khác để giữ chặt mối ghép.
Đai ốc thông dụng nhất là đai ốc 6 cạnh với các góc nhọn đã được làm tròn. Các dạng đai ốc khác được dùng trong các trường hợp nhất định như đai ốc tai hồng (đai ốc cánh) được dùng khi điều chỉnh bằng ngón tay hay các đai ốc liên kết ở những nơi không có rãnh vặn đai ốc.
Các loại đai ốc được thiết kế phù hợp với các loại bu lông tương ứng. Nhưng 1 đai ốc có thể lắp được nhiều loại bu lông và ốc vít. Chỉ cần cùng loại ren.
Nhờ có bu lông, đai ốc, ốc vít đều mà các chi tiết nhỏ lẻ được lắp ráp với nhau 1 cách hoàn thiện và chắc chắn. Phễu rung cấp vít do iFeeder chế tạo thường được sử dụng để kết hợp với 1 máy lắp ráp có nhiều trạm. (các trạm phù hợp với các bước thực hiện).
